“圖辰NRUI-KR800虛擬演播室”作為全媒體演播室的核心產品，集成虛擬演播室、切換臺、字幕機、高清錄像、網絡直播、網絡點播，虛擬舞臺系統七大功能于一體，同時支持無限藍箱、三維遮擋、虛擬特效等功能。

   NRUI-KR800真三維虛擬演播室虛擬系統在新聞、訪談、對話、天氣預報、少兒節目等演員不太多的欄目，可節省搭建實際場景的所有費用，且多個欄目共用同一背景，縮短周期，還能實現小背景無法實現的功能，提高創意，能夠根據電視臺節目錄制的實際要求進行開發，實現與電視臺實際工作的高度結合，切實提高工作效率。

  “圖辰NRUI-KR800虛擬演播室”具備4K/HDR全流程的制作能力，利用4K虛擬摳像技術，可拍攝像素4倍于高清1080P的影像，其技術遠遠超過傳統高清影像。

NRUI-KR800虛擬演播室通過調節色鍵器的參數完成系統的摳像和合成效果以及真實物體和虛擬物體的穿越遮擋。

NRUI-KR800虛擬演播室三維渲染模塊。基于OpenGL自主開發的三維渲染引擎，從而可以根據實際需求有選擇的突出某些功能特點，同時結合顯卡的特性，采用顯卡編程技術，實現更復雜、更新穎的三維特技。

NRUI-KR800虛擬演播室三維特技模塊。基于三維引擎技術，采用粒子系統和三維特效技術，在場景中可以加入豐富的三維特效，并能夠采用所見即所得的方式實時編輯、調節三維特效的播放屬性和運動軌跡。

NRUI-KR800虛擬演播室系統特點：

軟件界面采用三維四視圖外觀設計，與動畫軟件3DMAX的界面風格一致，稍有電腦動畫基礎的人就可以輕松上手，操作簡單易學。

系統具有基于時間線軌跡編輯播出的功能強大、靈活的播出控制，象非線編一樣的基于時軌的播出控制，使得各種復雜的播出控制功能參數的調節非常方便、直觀。

系統具備強大的圖形渲染能力，根據實時采集的攝像機參數信號對復雜的場景進行實時渲染。系統可以同時渲染100多萬個三角形面和200M紋理貼圖，實現了大場景精細化建模，為在復雜場景下實現動態陰影、全場景霧化、動態燈光、多路活動視頻等計算量繁重的功能提供了系統穩定性保證。

系統所見即所得的動畫設計和虛擬物件的實時調整，真實感強，能夠與前景信號、掩膜信號較好地融合，并可根據虛擬物體的空間位置自動實時指定掩模物件保證正確的遮擋關系。

虛擬大屏幕電視墻是虛擬演播室背景生成中經常應用的一種，而其對內部視頻信號處理和對大屏幕電視墻邊緣的處理，是影響虛擬大屏幕效果的關鍵。KR-HS800對虛擬大屏幕內部進行三線性濾波完全消除了鏡頭推拉時虛擬大屏幕內部視頻紋理閃爍的問題，對大屏幕邊緣專門進行多重采樣濾波的方式來進行邊緣抗鋸齒運算，從而使得虛擬大屏幕運動過程中邊緣光順無明顯鋸齒，大屏幕內視頻信號清晰無閃爍。同時，KR-HS800可以基于時間線對虛擬大屏幕的播放內容、運動軌跡、縮放、旋轉等參數自由設定，豐富了節目?jī)?nèi)容和表達方法；并且系統中的活動視頻信號可以貼在虛擬場景中任意物件表面上，如虛擬電視屏幕上、門、地板、窗戶等。

系統功能

(1)系統具備廣播級的色鍵器功能、音頻延時器功和多機位切換器功能，整個系統即開即用，虛擬攝像機的跟蹤實現不得有約束條件，不需復雜的預先定位工作。采用先進的無軌虛擬演播技術，必須保證多機位切換時前后景同步，摳像效果要好，能正確還原膚色,邊緣干凈，畫面平滑，可實現節目錄制過程中鏡頭推，拉，搖，移等特效，人像和三維場景同步運動，且每個機位運動時，絕沒有割裂、飄移現象，以創造出真實的畫面。摳像后攝像機信號無損失。

(2)系統具有真正的三維屬性和場景景深，多個虛擬

大屏幕、多個虛擬物體、多個虛擬特效均能與虛擬演播室、節目主持人等場景中的人物，保持正確的空間位置關系和空間透

視關系。支持三維遮擋及動畫。

(3)系統滿足2個物理機位HDSDI數字信號輸入 (支持向上HDSDI信號輸入、支持向下兼容標清信號輸出)，且每個機位都

要能實現推、拉、搖、移及大搖臂效果。

(4)系統可以實現大搖臂的運動拍攝效果，虛擬搖臂功能要求可以沿任意軌跡運動。必須實現攝像機鏡頭的遠近推拉、左右上下?lián)u移、傾斜、以及縮放，真實的場景能和三維虛擬場景同步變化運動，且攝像機運動過程的時長可以由用戶通過系統自定義和修改。整個前景、虛擬場景等多種虛擬節目成份能在同幀內切換完成，確保多機位切換渲染后的圖像不抖動、不閃爍、不撕裂、不拖尾、不模糊。

(5)系統具有高精度數字色鍵處理器功能和色鍵參數多機位同幀切換功能。可同時分別對每路視頻信號進行色鍵處理，并能獨立保存各個所需摳像主體的摳像參數。可有效去除背景上的陰影，無顏色溢出或空間影響，可使場景人物很好地和虛擬背景結合在一起。對煙霧、頭發絲等細節摳像效果清晰細膩。要求每個機位對應獨立的色鍵參數（分別可調），在機位切換時能實現前景主持人、虛擬背景及色鍵參數的同幀切換或達到同

樣效果。

(6)系統能夠輸入SDI數字信號作為前景信號的信號源，并且在合成后能輸出至錄像機或非編。

(7)系統軟件具有兼容性,帶有三維虛擬場景編輯功能，具有開放的操作平臺,兼容3Dmax，操作簡便易行，可對物體、粒子、燈光、貼圖和虛擬攝像機等的運動變化過程進行時間線編輯定義。可直接調用三維場景文件、三維動畫文件，可直接打

開三維工程文件。

(8)系統可實現動態和靜態場景的修改、制作并且可以實時輸出。可任意增加或減少場景中的物件，可增加或減少場景中的燈光;可編輯所有物件表面的靜態貼圖和運動貼圖，不同的表面可以有不同的貼圖，每個表面可以有多層貼圖，可設定貼圖的透明度、旋轉角度和運動速度，均為實時渲染顯示;可調整虛擬攝像機位置、角度、焦距的參數。

(9)系統支持實現動態背景，并且可以實現360度無限藍箱。任意機位視頻作為前景圖像時，其它機位的視頻畫面也

可以同時作為電視墻的活動畫面。

(10)輸入的信號可橋接輸出監視，具備音視頻同時延遲功能，音視頻同步不割裂。

(11)系統能實現真三維建模實時渲染，實時渲染速度能力強，多機位同時實時渲染應控制在1-3幀的時間內完成,廣播級圖像質量。可鎖相到內同步或外同步。為保證系統在復雜環境下的穩定性，虛擬場景實時渲染三角面數不低于60萬個。

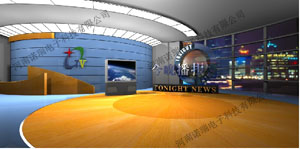

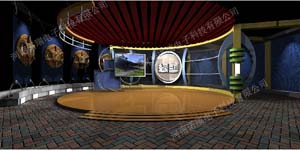

NRUI-KR800虛擬演播應用類別及圖例

l1、校園演播室、新聞、氣象、專題訪談

l2、MTV、娛樂節目（主要是用其強大的摳像功能及獨特的虛擬攝像機技術）

l3、世界首創的第三代課件制作工具（主要是用其杰出的性價比及獨特的虛擬攝像機技術）

l4、移動演播室（主要是用其高集成度、安裝、使用簡便這一特性）

l5、產品廣告制作（獨特的三維物件疊加功能）

l6、企業宣傳片的制作

NRUI-KR800虛擬演播產品獨特功能

1、系統支持?jǐn)?shù)字高\標清 5路HDSDI或5路HDMI輸入，支持?jǐn)?shù)字高\標清信號1路HD@SD SDI輸出，1路HDMI輸出。（多路選配）

2、虛擬演播室軟件, 包括虛擬切換臺、音頻延時器，調音臺、臺標、3通道高精度摳像等功能，同時支持無限藍箱、三維遮擋、虛擬特效，系統能夠?qū)崿F(xiàn)多路虛擬電視墻視頻開窗，支持虛擬燈光，燈光的方向，發射點，顏色等參數能夠?qū)崟r(shí)調整等功能。

3、扣像部分： 支持自動扣像， 手動扣像，對于扣像視頻可在扣像前和扣像后分別調整調整明暗，RGB色度。可對扣像視頻邊緣做隨意漸變處理。可調整扣像人物的輪廓邊使其可加寬或減少。

4、系統支持硬件物理通道輸入，自帶內錄高標清視頻，且?guī)庵檬教摂M跟蹤控制手柄。

5、系統滿足3個物理機位HDSDI數字信號輸入 (支持向上HDSDI信號輸入、支持向下兼容標清信號輸出)，且每個機位都要能實現推、拉、搖、移及大搖臂效果。同時分別對每路攝像機信號進行單獨色鍵處理，提供至少2種不同級別的顏色設定，可有效去除背景上的陰影，無顏色溢出或空間影響.

6、系統軟件具有兼容性,帶有三維虛擬場景編輯功能，具有開放的操作平臺,兼容3Dmax，操作簡便易行，可對物體、粒子、燈光、貼圖和虛擬攝像機等的運動變化過程進行時間線編輯定義。

7、系統具有實時場景倒影生成功能。系統具有實時環境映射生成功能。系統具有實時圖文創作、特技功能。系統具有直接讀取3DMAX的關鍵幀動畫功能。

8、系統支持實現動態背景，并且可以實現360度無限藍箱。任意機位視頻作為前景圖像時，其它機位的視頻畫面也可以同時作為電視墻的活動畫面。

9、系統必須為3訊道高標清虛擬演播室系統，支持HDSDI/HDMI/VGA/復合/S端子/分量信號/USB接口輸入；必須滿足可同時接入最多達3路HDSDI/USB視頻信號,并進行實時切換和摳像處理。
9、系統必須采用H.264硬件編碼壓縮方式，支持電影模式和混合模式兩種錄制模式；電影模式將輸入的多路視頻源及虛擬場景自動合成一路視頻信號進行錄制。

10、系統內置切換臺功能，可設置和生成8個虛擬攝像機位，并可對8個虛擬攝像機位進行硬切，及推、拉、搖、移等效果的慢動作切換。最大限度減少系統使用的復雜性。

11、系統提供PPT文檔播控功能，實時控制并在系統虛擬大屏中打開本地硬盤上的PPT文檔,并進行翻頁等播控處理；可用鼠標實時在PPT畫面上畫線，圈重點等；提供WORD、EXCEL文檔播控功能。

12、系統提供同品牌快速編輯軟件，可對錄制在本地硬盤上的多媒體素材進行剪輯、特效化處理等操作；支持文本、旋轉、暈影、模糊、裁剪等至少5種特效方式。

13、提供完整視頻操作教程，對系統中的每個功能模塊進行詳細的視音頻加字幕操作指導說明。

14、依據需方要求自備設備提供相應功能演示。
